工学計算に基づく一般的な RGV システムの技術分析と性能比較

抽象的な

この論文では、実際の工学計算データに基づいて、3 つの典型的な鉄道誘導車両 (RGV) システム、すなわち高速構成、標準速度構成、- 構成の技術パラメータと性能特性の詳細な分析を示します。{{0}{1}{1}この研究は、運動学的挙動、運用効率、電力需要の定量的評価を通じて、製造物流システムにおける RGV の選択、構成の最適化、性能評価のための専門的な技術参考資料を提供します。

1. はじめに: 現代の製造物流における RGV システムの技術的位置付け

鉄道-誘導車両（RGV）は、自動物流システムの中核となる資材運搬装置として、{1}システム全体の効率と応答速度を直接決定します。インテリジェントな製造を背景に、RGV システムは単機能の輸送ツールから、正確な位置決め、インテリジェントなスケジューリング、状態監視を統合する複雑な電気機械システムへと進化しました。-

RGV システムの性能評価は、科学的かつ定量的な計算に基づいていなければなりません。主要なテクニカル指標には以下が含まれます。

運動性能：速度、加速度、加減速時間、距離

運用効率: 単一サイクル時間と時間当たりのスループット-

構造パラメータ: 搬送ストローク、ラック間隔、作動長

制御性能：位置決め精度と通信応答時間

動力性能：モーター出力と負荷容量

実際の工学計算データに基づいて、この論文では 3 つの代表的な RGV 構成の包括的な技術分析を実施します。

2. 3 つの典型的な RGV 構成の基本的な技術パラメータ

エンジニアリング データの体系的な分析を通じて、それぞれが特定のアプリケーション シナリオに適した、大きく異なる特性を持つ 3 つの代表的な RGV 構成が特定されます。

2.1 高速 RGV (構成 A)-

アプリケーションシナリオ:
エレクトロニクス製造業や製薬業など、高い応答速度と短い稼働サイクルが要求される自動倉庫や生産ライン。

2.2 標準-速度 RGV (構成 B)

アプリケーションシナリオ:
一般機械製造や食品加工など、作業量が中程度でコスト重視の物流システム。

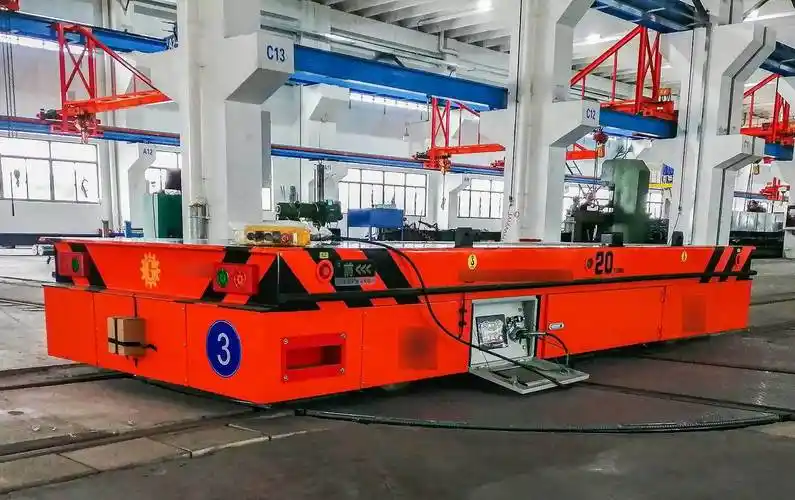

2.3 ヘビーデューティ RGV（構成 C）-

アプリケーションシナリオ:
自動車製造、重機、大規模な部品倉庫における重量物の取り扱い。{0}}

3. 主要なパラメータの計算とパフォーマンスの比較

3.1 運動学的パフォーマンス: 速度、加速度、時間

運動学的性能は、RGV システムの動的応答を評価するための基礎です。

最高速度までの加速時間:

t_a=V_max / a

最高速度までの加速距離:

S_a=V_max^2 / (2 * a)

対称的な加速と減速の場合、実際の移動距離 L と 2 * S_a の関係に基づいて、完全な加速 - 定速 - 減速サイクルの合計移動距離と合計時間をセグメントで計算する必要があります。

運動学的パラメータの比較:

分析：
構成 A の加速距離 (7.11 m) は、構成 B (1.77 m) よりも大幅に長くなります。短距離操作（たとえば、15 m 未満）では、構成 A が最大速度に達しない可能性があり、その高速速度の利点が制限されます。-構成 C は 2 つの間に位置しますが、実際の加速プロファイルに対する重負荷の影響を考慮する必要があります。-

3.2 運用効率: サイクルタイム分析

単一サイクルの動作時間は、RGV 効率の中心的な指標です。-

簡略化されたサイクルタイムモデル:

T_cycle=T_travel_OA + T_load + T_travel_AB + T_unload + T_travel_BO

移動時間は距離、速度、加速度によって決まり、積み下ろし時間には位置決め、通信、搬送が含まれます。

固定動作時間の見積もり:

構成 A および B:

T_fixed ≈ 2 s + 3 s + 7 s=12 s

構成 C:

T_fixed ≈ 2 s + 1 s + 7 s=10 s

計算例 (L1=20 m、L2=15 m):

構成 A: 約 75 秒

構成 B: 約 95 秒

構成 C: 約 82 秒

理論上の時間当たりのスループット:

Q_時間=3600 / T_cycle

構成 A: ~48 サイクル/時間

構成 B: ~38 サイクル/時間

構成 C: ~44 サイクル/時間

結論：
中距離の操作では、高速構成により最短のサイクル タイムと最高のスループットが実現します。- -比較的高速で固定動作時間が短縮されるため、ヘビーデューティ構成が続きます。一方、標準構成では効率は低くなりますが、コスト上の利点が得られます。

3.3 電力パフォーマンス: 電力需要の推定

モーターの電力需要は、主に慣性加速度、摩擦抵抗、および傾斜抵抗 (存在する場合) によって決まります。初期推定は加速力に焦点を当てます。

加速時の最大パワー推定値:

P_max ≈ ( (M_total * a + F_friction) * V_max ) / eta

どこ：
M_total は総質量 (車両 + 積載物)、
aは加速度、
F_friction は推定摩擦力です。
V_max は最大速度、
η は伝送効率 (0.8 と仮定) です。

推定比較:

分析：
構成 C は、重負荷と高速性により電力需要が大幅に高く、駆動システム、電源、レール設計、および全体のコストに直接影響します。構成 A は、そのパフォーマンス ポジショニングに合わせた適度な電力需要を示しますが、構成 B のエネルギーおよび熱管理要件は最も低くなります。

4. 総合的な比較と選択戦略

5. 結論と最適化の方向性

この研究では、3 つの典型的な RGV 構成の定量的計算と技術分析を通じて、それらの本質的な性能の違いとアプリケーションの境界を明らかにしています。

「最適な」構成はなく、「最適な」構成があるだけです。選択では、物流強度、材料特性、システム レイアウト、投資収益率に重点を置く必要があります。

RGV のパフォーマンスは、RGV 自体のパラメータだけでなく、レールの平坦性、スケジューリング アルゴリズム、通信遅延、上流および下流の機器との同期にも依存します。特に高速 RGV システムには、非常に安定した動作環境と高度なスケジュール戦略が必要です。

今後の最適化の方向性は次のとおりです。

負荷とタスクの優先順位に基づいた動的なパラメータ設定

エネルギー回収、特に頑丈な RGV システム向け-

モーター電流、振動、温度データを使用した予知保全

結論として、科学的な性能計算とパラメータ分析は、RGV システムの設計と選択を成功させるための基礎となります。エンジニアは、定量的な指標と特定の物流要件を組み合わせて、情報に基づいた意思決定を行う必要があります。
