DC Power Motor
4

DCモーター

産業用ロボットとモバイル機器の高精度速度制御専用に設計されたDC Power Motorsの高効率を提供しています。中国のDCモーター産業の大手メーカーとして、10年以上の経験に基づいて、お客様に信頼できる電力ソリューションを提供することを約束しています。

お問い合わせを送る

製品説明

導入

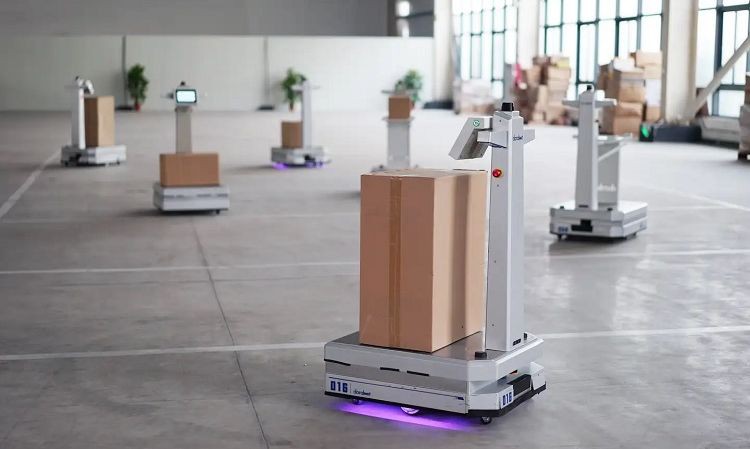

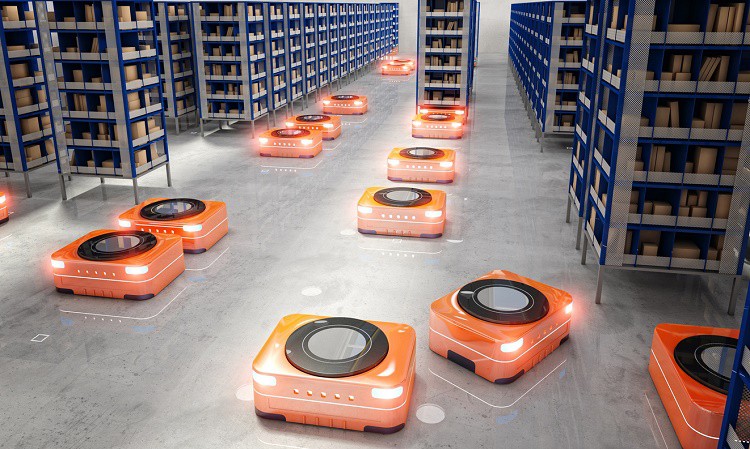

DC Power Motorsは、産業およびモバイルのロボット工学で広く使用されており、正確な速度制御と高出発トルクがあります。当社のDCモーターは、高度な電磁設計と高品質の材料で構築されており、安定した出力と効率的なエネルギー使用を確保しています。シンプルな制御方法により、さまざまな自動化システムに簡単に統合できます。

パラメーター（仕様）

製品モデル	plt -75							plt -85
	1	2	3	4	5	6	7	1	2	3	4	5	6	7	8	9	10
定格電力（KW）	0.1 - - -				0.15			0.15	0.25 - - -				0.4 - -			0.55
定格トルク（nm）	0.96	0.64	0.48	0.32	0.96	0.72	0.48	1.43	2.39	1.59	1.19	0.8	2.55	1.91	1.27	2.63	1.75
定格速度（r/min）	1000	1500	2000	3000	1500	2000	3000	1000	1000	1500	2000	3000	1500	2000	3000	2000	3000
定格電圧（V）	24							24
定格電流（a）	5.7 - - -				8.2 - -			7.5	13 - - -				20			28 -
ピークトルク（nm）	8	5	4	3	8	6	4	9	15	10	8	5	16	12	8	16	11
ローター抵抗（ω20度）	0.6	0.4	0.6	0.3	0.4	0.2	0.3	0.2	0.2	0.1	0.1	0.1	0.1	0.1	0.1	0.1	0.1
ローターインダクタンス（MH）	1.3	0.8	0.8	0.4	0.8	0.4	0.4	1	1	0.6	0.4	0.2	0.4	0.3	0.2	0.2	0.2
トルク定数（nm/a）	0.18	0.13	0.09	0.07	0.13	0.09	0.07	0.17	0.2	0.13	0.09	0.07	0.12	0.09	0.07	0.1	0.08
emf constant（v/kr/min）バック	18	14	10	7	14	10	7	18	20	14	10	7	13	10	7	10	8
ローター慣性（kgm2 x 10-4）	286.2	286.2	143.1	143.1	286.2	286.2	143.1	790	1027	790	553	553	1027	790	553	1027	790
機械的時代定数（MS）	6	5.9	9.2	8.6	5.9	5.7	8.6	5.2	4.7	5.8	6.9	7.5	4.7	5.3	7.5	4.4	6.9
電気時定数（MS）	2.1	2.2	1.4	1.5	2.2	2.2	1.5	5.3	5.9	4.6	3.6	3.3	5.7	5	3.3	5	4
Max.Theoretical Acceleration（rad/s2）	20103	26351	23548	36097	26351	37902	36097	23331	23165	26507	31345	41042	35164	41024	41042	49227	39387
体重（kg）	2	2	1.5	1.5	2	2	1.5	4	6	5	4	4	6	5	4	6	5
