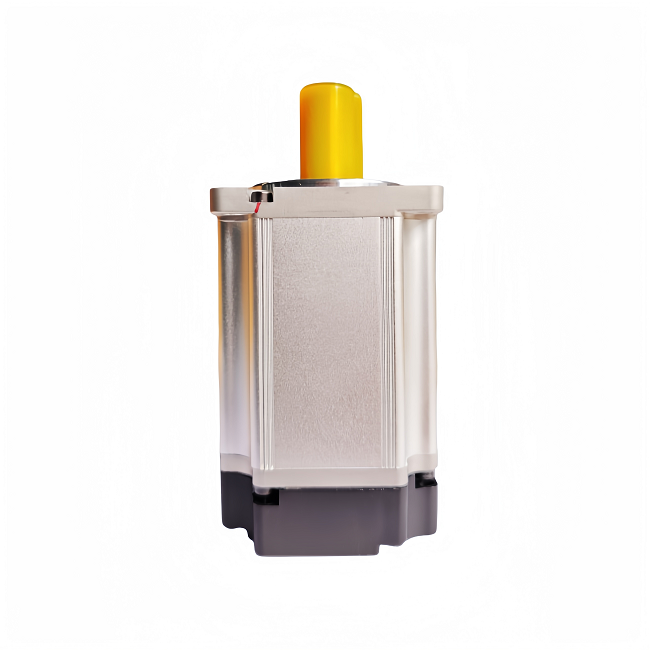

PMAC Motor
_20251126105651_1143_170(1)

PMACモーター

高性能モバイルロボットと産業自動化アプリケーション向けに設計されたPMACモーターの高精度を提供しています。 PMAC Motorsの業界をリードするメーカーとして、私たちはクライアントに効率的で信頼できるモーターソリューションを提供することに専念しています。

お問い合わせを送る

製品説明

導入

PMACモーターは、高効率と正確な速度制御で有名であるため、特に迅速な応答と高精度を必要とするアプリケーションに適しています。内部永久磁石設計により、サーボモーターは安定した性能を維持しながら、強力な出力を提供し、エネルギー消費を削減できます。その優れた動的応答特性により、複雑なモーション制御システムで非常にうまく機能します。

1.高い過負荷容量、高回転速度、低トルクの変動、低温上昇、カスタマイズ可能、-40度から50度の温度範囲。

2.設計標準：IEC 60072-1：1991、GB/T 4772。1-1999、断熱クラス（IEC 60034-1）、冷却方法（IEC 60034-6）、振動レベル（IEC 60034-14）。

3.モーターフランジサイズ（mm）：40、60、80、110、130、180、およびその他のカスタマイズされたフランジサイズ。

4.インプット電圧範囲：12V -96 v。

5.モーターパワーレンジ：100W〜12kW。

6.オプションコンポーネント：増分/絶対エンコーダー、ブレーキなど。

7.カスタマイズ可能なシリーズ：爆発的なモーター、低温モーター、高IP保護定格。

8.OEMの顧客のカスタマイズが利用可能。

パラメーター（仕様）

モーターモデル	動作電圧（u）	定格電力（W）	定格トルクmn（nm）	定格速度nn（rpm）	最高速度nn（rpm）	定格電流l（a）	最大電流トルクm _（nm）	最大数l（a）	極ペアの	慣性I _（kgcm²）	トルク定数k（nm/a）	バックエレクトロモティブフォースKE（v/krpm）
PLT40	48VDC	50	0.16	3000	3850	1.5	0.55	5.75	5	0.044 (0.05)	0.132	8
PLT40	48VDC	100	0.32	3000	3850	2.9	1.1	11.5	5	0.074 (0.08)	0.132	8
PLT60	48VDC	200	0.64	3000	3850	5.8	1.92	18.2	5	0.26 (0.28)	0.132	8
	48VDC	400	1.28	3000	3850	11.6	3.84	36.4	5	0.52 (0.54)	0.132	8
	48VDC	600	1.91	3000	3850	17.4	5.73	54.5	5	0.72 (0.74)	0.132	8
PLT80	48VDC	750	2.4	3000	3850	19.6	7.2	62	5	1.33 (1.42)	0.132	8
PLT80	48VDC	1000	3.18	3000	3850	27.5	9.55	83	5	1.81 (1.9)	0.132	8
PLT130	48VDC	1500	4.78	3000	3350	38.5	14.33	120	5	10 (11.3)	0.14	8.6
	48VDC	2000	6.37	3000	3500	53	19.1	170	5	13.8 (15.1)	0.136	8.2
	48VDC	2500	8	3000	3300	60	24	190	5	17.5 (18.8)	0.147	8.9
	48VDC	3000	9.55	3000	3400	75	28.65	230	5	19.7 (21)	0.141	8.5
PLT180	48VDC	3000	14.33	2000	2150	74	43	230	5	42.5	0.227	13.71
	48VDC	4000	19.1	2000	2150	99	57.3	306	5	55	0.227	13.77
	48VDC	5000	23.88	2000	2150	125	71.64	383	5	63	0.22	13.33
	48VDC	6000	28.65	2000	2150	152	57.3	304	5	83	0.21	12.67
	48VDC	7500	35.81	2000	2150	180	71.62	360	5	115	0.223	13.5
