抽象的な
実用的な産業展開を達成するための身体化インテリジェンスの初期の具体化の 1 つとして、車輪付きヒューマノイド ロボットは、AGV/AMR の効率的な機動性とヒューマノイド ロボット アームの器用な操作能力を組み合わせています。このハイブリッド アーキテクチャは、部分的に構造化されていないタスクを特徴とする製造および倉庫物流環境に特に適しています。この記事では、業界の技術開発に基づいて、車輪付きヒューマノイド ロボットを純粋に技術的な観点から考察し、その定義、進化の経路、3 層の技術アーキテクチャ、主要なコンポーネントの原理、モーション コントロール モデル、実際の導入に関する考慮事項について説明します。-研究開発、システム統合、産業運営に従事する専門家向けに、技術メカニズムの詳細な分析と将来の開発の方向性を提供します。
1. 車輪型ヒューマノイドロボットの技術的定義と構造アーキテクチャ
1.1 標準技術定義
車輪付きヒューマノイド ロボットは、人型の上半身操作構造と車輪付きの移動シャーシを組み合わせた複合ロボット システムです。-基本的に、これは移動ロボット プラットフォームとヒューマノイド操作システムの深いメカトロニクス統合を表しています。その主な設計目標は、高い移動効率と動作の安定性を維持しながら、統合された機動性と操作性を実現することです。
現在のエンジニアリング構成によれば、主流の製品は次の 2 つのカテゴリに分類できます。
人型の上半身構造を備えた車輪付きシャーシ-: 上半身は昇降機構なしでシャーシにしっかりと取り付けられているため、重心が固定されています。この構成は、平地-倉庫や生産ライン-のマテリアルハンドリングシナリオに適しています。
リフティング プラットフォーム構造を備えたホイール付きシャーシ: 統合されたリニア リフティング モジュールにより、作業高さを調整できるため、さまざまな高さのワークステーション間での相互作用が必要なマルチレベルの保管ラックや生産ラインに適しています。{0}
1.2 エンジニアリングの観点から見た主な利点
二足歩行ヒューマノイド ロボット、従来の AGV、および固定ロボット アームと比較して、車輪付きヒューマノイド ロボットは、製造および物流環境において 3 つの主要なエンジニアリング上の利点を提供します。
動的安定性
車輪付きシャーシ システムの静的支持構造の利点を活用することで、車輪付きヒューマノイド ロボットは複雑な動的バランス アルゴリズムを必要としません。これにより、定常状態エラーが減少し、継続的な産業操業への適合性が高まります。-
エネルギー効率と耐久性
車輪による移動は主に転がり摩擦に依存します。{0}同等の可搬質量条件下では、二足歩行システムと比較してエネルギー消費量を 50% 以上削減でき、より長い連続動作サイクルが可能になります。
ハードウェアのシンプルさ
高負荷の脚ジョイントと関連する油圧またはサーボ駆動システムが不要になることで、全体的な機械的複雑さが大幅に軽減されます。{0}動作の自由度の総数は通常約 40% 減少し、故障率の低下とハードウェア コストの削減につながります。
1.3 テクノロジーの進化の道筋
産業用ロボット開発の観点から見ると、車輪付きヒューマノイドロボットは、単独での動作から完全に統合された移動性と操作性への漸進的な進化の道をたどります。
固定ロボットアームステージ
固定点操作機能のみが利用可能であり、操作範囲はロボット アームの動作範囲によって制限されます。
AGV/AMR自律移動ステージ
自律航行および物質輸送能力は達成されますが、能動的操作機能はありません。
複合ロボットステージ
モバイルプラットフォームとロボットアームは統合されていますが、可動性と操作は独立して制御されるため、調整が制限されます。
車輪付きヒューマノイドロボットステージ
機械システム、アルゴリズム、認識技術が深く統合されており、ロボットが移動しながら把握、仕分け、検査などのタスクを実行できるようになります。
現在、車輪型人型ロボットは依然として技術開発の成長段階にあります。大手メーカーはすでに数千台を超える生産量を達成していますが、今後の技術の反復は主にマルチロボットのコラボレーション、動的力制御、モデルの軽量化に焦点を当てています。{1}
2. 全体的な技術システム: 脳、小脳、身体の構造
車輪付きヒューマノイド ロボットの完全な技術アーキテクチャは生物にたとえられ、環境認識とインテリジェントな意思決定（脳）、動作制御と調整（小脳）、コア コンポーネントとアクチュエータ（身体）の 3 つの相互接続された層に分割されます。-システム全体のパフォーマンスは、これら 3 つの層間の密結合に依存します。
2.1 脳: 環境認識と賢明な意思決定-
知覚および意思決定システムは、ロボットの計算および論理の中枢として機能し、環境モデリング、指示の解釈、タスク計画を担当します。{0}それは身体化された知性の核となるキャリアです。
2.1.1 マルチモーダル基盤モデル技術スタック
現在、主流の技術ルートでは、ビジョン-言語モデル（VLM）とビジョン-言語-アクション モデル（VLA）で構成されるデュアル モデル アーキテクチャが採用されています。
VLM は、視覚情報と自然言語の間の双方向マッピングを可能にし、オブジェクト認識、シーン理解、および命令解釈をサポートします。物流の仕分け用途では、「不良コンテナを仕分けて」「左側のトートビンを取って」などのコマンドを正確に理解し、95%を超える認識精度を実現します。
VLA は、エンドツーエンドの認識-決定-アクション パイプラインを確立し、視覚入力と言語入力を実行可能なアクション シーケンスに直接変換します。産業用アプリケーションでは通常、フレームあたり 50 ミリ秒未満の推論遅延が必要です。
今後の開発の方向性としては、エッジ デプロイメントのためのモデル圧縮、クロスドメイン転送学習、中間の解釈段階を排除するための VLM フレームワークと VLA フレームワーク間のより深い統合などが挙げられます。{0}
2.1.2 SLAMテクノロジー
SLAM は、車輪付きヒューマノイド ロボットの自律ナビゲーションの基礎を形成します。現在のシステムは、シングルセンサー レーザー SLAM からマルチセンサー フュージョン SLAM アーキテクチャに進化しています。{{1}
その中心的な機能は、未知の環境におけるロボットの位置を推定し、同時にリアルタイムで環境マップを構築することです。
一般的なセンサー構成には次のものがあります。
2D/3D ライダー
デプスカメラ
慣性計測ユニット (IMU)
産業用倉庫アプリケーションでは、通常、±1 cm 以内の絶対位置精度と、動的環境における 10 Hz を超えるマップ更新頻度が必要です。
新しいトレンドは、デジタル ツイン テクノロジーと SLAM システムの統合であり、展開前に仮想環境内での経路計画と障害物予測を可能にします。
2.1.3 3D 視覚認識と意味認識
深度カメラを使用して三次元点群と AI- ベースのセグメンテーション アルゴリズムを生成する車輪付きヒューマノイド ロボットは、障害物を分類し、運用上のリスクを評価できます。
機能には次のものが含まれます。
航行可能エリアと静的および動的障害物を区別する
人員、保管コンテナ、ケーブル、ラック、および機器の識別
リスクレベルの割り当てと差別化された回避戦略の実行
重要な技術的課題は、強い照明、反射面、部分的に遮蔽された産業環境下での堅牢性です。
2.2 小脳: 運動制御および調整システム
モーション コントロール システムは、シャーシの可動性、ロボット アームの動き、全体的な重心の調整を管理します。--これは、動作の精度と安定性を確保するために重要なサブシステムです。
Yikong Intelligent などのモーション コントロール企業は、多軸調整、動的力制御、システム キャリブレーションにおける成熟したソリューションを開発し、研究開発から産業展開までの移行を大幅に短縮しました。{0}
2.2.1 ホイール付きシャーシのモーション コントロール モデル
主流のシャーシ ドライブ アーキテクチャには、差動ドライブ システムと全方向ドライブ (メカナム ホイール) システムが含まれます。
ディファレンシャルドライブ
この構成はシンプルな構造と高い積載量を特徴としており、重量物倉庫用途に適しています。{0}運動学的計算は、車輪速度差とシャーシの幾何学的パラメーターに基づいています。
全方向駆動
メカナム ホイールを利用することで、ロボットは横方向の移動と半径ゼロの回転を実行できます。-運動計算は、車輪速度とシャーシ速度の間の行列変換に依存します。
現在の最適化の優先順位は次のとおりです。
ステップコマンドの応答時間は100ミリ秒未満
床の継ぎ目や緩やかな傾斜に対する地盤適応制御-
移動と操作を同時に行う際の協調制御
2.2.2 上半身の操作制御-
多自由度ロボット アームとエンド エフェクタの制御は通常、位置制御と力位置ハイブリッド制御を組み合わせたものです。---
軌道計画では通常、5 次多項式補間を使用して、機械的影響を最小限に抑えながらスムーズな加速と減速を保証します。{0}
力{0}}位置ハイブリッド制御は、エンドエフェクタの位置と接触力を同時に制限するため、壊れやすい製品や精密な組み立て作業に適しています。{1}
腕を大きく動かすと、胴体の回転を調整してロボットの重心を調整し、システムの安定性を維持します。{0}}
2.2.3 主流の制御アーキテクチャ
ほとんどの産業システムは、モデルベースの制御と強化学習を組み合わせたハイブリッド制御フレームワークを採用しています。{0}
モデル-ベースの制御により軌道の精度と再現性が確保され、強化学習により環境の変化への適応力が強化されます。これらを組み合わせることで、精度と柔軟性の両方が実現します。
2.3 本体: コアコンポーネントと作動システム
コアコンポーネントとアクチュエータは、可搬質量、精度、耐用年数、環境保護性能を決定します。
2.3.1 ドライブおよびトランスミッションコンポーネント
サーボモーター
シャーシ システムは通常、低電圧サーボ モーターまたはハブ モーターを使用し、高トルク出力、強力な過負荷耐性、IP54 以上の保護定格を必要とします。{0}
上半身の関節には、高出力密度と軽量構造を実現するために、コアレス モーターまたはフレームレス トルク モーターが採用されることがよくあります。
減速機
肩、腰、シャーシのステアリング機構などの重荷重の関節には、通常、遊星歯車減速機またはウォーム歯車減速機が使用されます。
手首や器用な手を含む精密関節には、通常、バックラッシュが最小限に抑えられ、伝達効率が 85% を超えるハーモニック減速機が使用されます。
2.3.2 エンドエフェクター
物流アプリケーションにおける一般的なエンドエフェクタ構成には次のものがあります。-
標準化されたコンテナ用のリジッドグリッパー
不規則な物体や壊れやすい物体に対応する柔軟なグリッパーと器用なロボットハンド
カートンおよびシート材料の真空吸引システム
2.3.3 センサーとエネルギー システム
センサー スイートには通常、次のものが含まれます。
2D/3Dカメラ
LiDARセンサー
6-軸力センサー
トルクセンサー
IMU
エネルギー システムは通常、リチウム バッテリー パックとバッテリー管理システム (BMS) で構成され、次のような産業要件があります。
1 シフトあたり最低 8 時間の稼働耐久性
1,500 回を超える充放電サイクル-
全体的な開発傾向は、高度な統合、モジュール化、国内製造能力の向上に向かっています。
3. 業界チェーン全体にわたるコアテクノロジーセグメントの分析
3.1 上流: コアコンポーネントテクノロジーの障壁
コアコンポーネントはロボットの総コストの 60% 以上を占め、業界で技術的に最も困難なセグメントを表しています。
AI エッジ コンピューティング チップは視覚処理と基盤モデルの推論を実行し、モーション コントローラーは閉ループ サーボ制御を管理します。{0} Yikong Intelligent は、独自のモーション コントローラとマルチロボット スケジューリング ソリューションを導入しており、低速-および中速-の産業用途において輸入製品の効果的な置き換えを可能にしています。
国内メーカーはまた、高調波減速機、高精度サーボ モーター、6 軸力センサー、高性能 3D LiDAR システムでも大きな進歩を遂げています。{0}{1}{2}
3.2 中流: ロボットの統合と製造
中流セグメントは、ロボット本体の設計、システム統合、組み立て、テストに重点を置いています。
現在、次の 3 つの主要な統合アプローチが採用されています。
商用モバイル シャーシと自社開発の上半身システムを組み合わせた--
フル{0}}社内-開発
モジュール式コンポーネントのアセンブリ
主要なエンジニアリング検証テストには、振動テスト、負荷サイクル テスト、環境テスト、長期信頼性検証などがあります。-一般的な MTBF 要件は 2,000 動作時間を超えます。
3.3 下流: 製造および物流アプリケーションの技術要件
3.3.1 倉庫保管と物流
マテリアルハンドリング
ペイロード容量は通常 10 ～ 100 kg の範囲で、移動速度は最大 1.5 m/s です。 -頑丈なシャーシ制御とフリートのスケジュール設定は重要なテクノロジーです。
インテリジェントな仕分け
迅速な 3D ビジョン認識と柔軟なグリップ システムにより、99.5% を超える選別精度が可能になり、動的な力制御により製品の損傷が最小限に抑えられます。
在庫検査
バーコードおよび RFID 認識と組み合わせた自律ナビゲーションは 99.9% 以上の識別精度を達成できますが、昇降機構には ±2 mm 以内の位置決め精度が必要です。
3.3.2 工業生産
機械の積み込みと積み下ろし
繰り返しの位置決め精度は通常、±0.5 mm 以内でなければなりません。

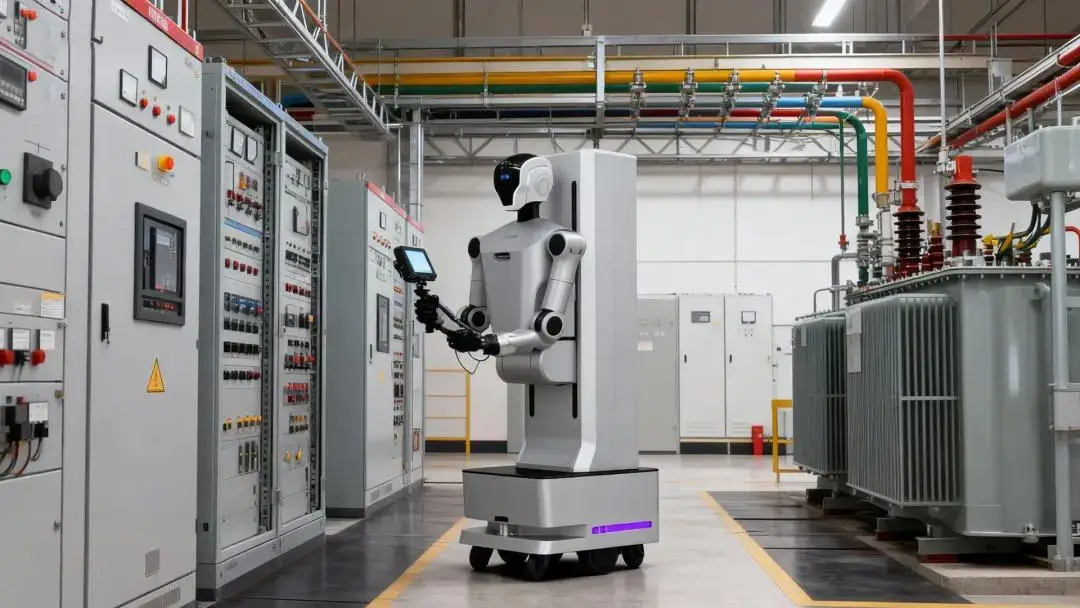

設備検査
マルチセンサー フュージョン テクノロジーは、欠陥の検出、機器の読み取り、予知保全をサポートします。{0}
危険な作業
危険区域に配備される産業用ロボットには、防塵、耐油、防爆設計が必要であり、通常は IP54 以上の保護等級を備えています。{0}
4. 将来の開発動向とエンジニアリング最適化の方向性\\
4.1 アルゴリズム開発動向
ローカルエッジ推論のための基盤モデルの深く軽量な最適化
導入コストを削減するデジタル ツイン-主導の仮想-ハイブリッド トレーニング
動的タスク割り当てと衝突回避のための高度なマルチロボット スケジューリング アルゴリズム-
4.2 ハードウェア開発動向
従来のシャーシとアームのアーキテクチャを置き換える、より深いメカトロニクスの統合
標準化されたモジュール式インターフェースにより、迅速なメンテナンスとコンポーネント交換が可能
システムコストをさらに削減するためのコアコンポーネントの大規模生産-
4.3 モーションコントロール開発の方向性
モビリティと操作の緊密な統合により、作業プロセスを停止するのではなく、動作中の操作が可能になります。{0}{1}
適応力制御テクノロジーの幅広い採用{0}}
稼働データに基づく故障予兆診断により保守効率とシステムの信頼性を向上
5. 結論
車輪付きヒューマノイド ロボットは、AGV/AMR モビリティ技術とヒューマノイド操作システムの融合を表しています。技術の成熟度、コストの優位性、運用の安定性により、これらは製造および物流アプリケーション向けの身体化されたインテリジェンスの最も実用的な具体化として浮上しています。
技術的な観点から見ると、その競争力は、相互接続された 3 つのレイヤーの統合されたパフォーマンスに依存します。つまり、基礎モデルと SLAM テクノロジーによって駆動される堅牢な認識および意思決定システムです。{0}多-自由度-調整と力制御が可能な正確なモーション制御システム。-高性能のコア コンポーネントと高度な統合テクノロジーに基づいて構築された信頼性の高い作動システム。{4}}
Yikong Intelligent などの企業は、モーション コントロール、複数ロボットのコラボレーション、システム キャリブレーション テクノロジーにおける継続的な革新を通じて、プロトタイプ開発から大規模導入への移行を加速しています。{0}{1}{1}
今後 3 ～ 5 年間、業界の競争は、モデルの軽量化、メカトロニクスの統合、フリートのコラボレーション、コストの最適化という 4 つの主要分野に焦点を当てることが予想されます。製造部門と物流部門では、車輪付きヒューマノイド ロボットが肉体労働と単機能自動化機器の両方を徐々に置き換える準備ができており、柔軟なインテリジェントな物流と次世代の自動生産システムを実現する中核となるテクノロジーになります。-
