1. 基本原則: 従来の「鉄-」モーター構造からの脱却
コアレス モーター (中空カップ モーターとも呼ばれる) は、マイクロ モーター分野の「最高の宝石」とみなされます。その名前は、完全に鉄を使用していないカップ型ローター構造に由来しています。{1}ロータリー アクチュエータをロボットの「関節」にたとえると、コアレス アクチュエータは人型ロボットの「神経終末」と「指の筋肉」に近く、高精度の動作を実現するための重要な駆動ユニットとして機能します。-
その核となる駆動力はコアレスモーターそのものから生まれます。従来のケイ素鋼積層コアを排除することにより、ロータは自己支持型のカップ状巻線によって形成され、ステータには高性能の永久磁石が採用されています。--通電されると、巻線を流れる電流が磁場と相互作用してアンペア力を生成し、ローターを直接回転させます。この動きは減速機構や伝達部品を介して変位・速度・トルク出力に変換され、精密な制御が可能になります。
エネルギー変換の観点から見ると、この構造は電磁誘導とローレンツ力の原理に基づいて、電気エネルギーから機械エネルギーへの効率的な変換を実現します。鉄心を完全に除去することにより、従来のモーターに見られるコギングトルクとヒステリシス損失が完全に排除され、非常にスムーズな動作が得られます。
さらに、コアレスモーターは回転慣性が非常に低いのが特徴です。機械的時定数は通常 10 ミリ秒未満であり、優れた動的応答性能を提供するため、高速起動-や高速始動シナリオに特に適しています。
2. 構造設計: 小型化と高集積化の工学技術

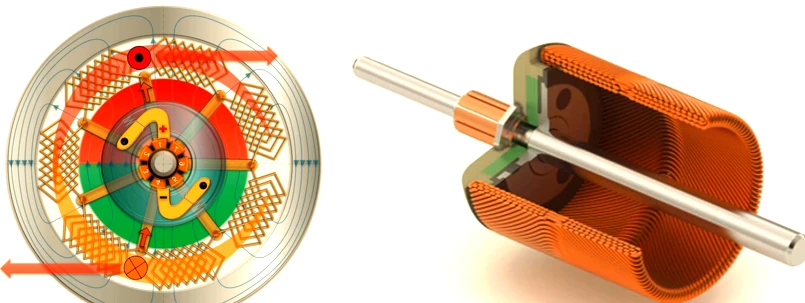

コアレス モーターの構造は、基本的に従来のモーター トポロジーの再構築を表しており、次の 3 つの主要コンポーネントで構成されています。
ローター (カップ-形状の巻線):高性能エナメル線を横-巻き-して自立する中空構造にすることで形成されています-
ステータ（永久磁石）：通常は中心に配置され、安定した磁場を提供します。
磁気ヨーク（アウターハウジング）：完全な磁気回路を形成し、磁束密度を高めます。
人型ロボットなどのハイエンド アプリケーションでは、コアレス モーターが単独で使用されることはほとんどありません。{0}代わりに、これらは高性能アクチュエータ モジュールに統合されており、通常は次のように構成されています。-
コアレスモーター + マイクロプラネタリギアボックス + リードスクリュー機構 + エンコーダー
この統合された構成により、回転運動から直線運動への高精度の変換が可能になり、器用な手やマイクロ アクチュエータ システムで広く使用されています。{0}{1}
エンジニアリングの分解の観点から見ると、主要なコンポーネントには次のものが含まれます。
出力シャフト: 最終的な機械出力を供給します。
フロントとリアのベアリング: 高速での安定性と精度を確保
コアレス巻線ローター: 動的性能を決定する主要な駆動ユニット
内蔵-永久磁石: 高エネルギー密度の磁場を提供-
磁気ハウジング: 磁気回路の閉鎖効率を最適化
転流方式（ブラシ構造）：電流方向の切り替え
エンドキャップ: 接続を統合し、構造的な保護を提供します。
3. 材料システム: 高性能には高コストが伴う
コアレス モーターのパフォーマンスはその材料システムに大きく依存しており、一般的にはハイエンドの選択に偏っています。{0}}
磁気回路には通常、高い残留磁気と保磁力を備えたネオジム鉄ボロン (NdFeB) 永久磁石が使用され、強力で安定した磁場出力が保証されます。巻線には高純度エナメル銅線が使用されており、一部のハイエンド製品では、抵抗損失を低減し、導電率を向上させるために銀メッキ銅線も採用されています。{{3}
ブラシ付き構造では、低い接触抵抗と長い耐用年数を実現するために、ブラシの材料は金、銀、またはプラチナ合金で作られることがよくあります。磁性ハウジングには高透磁率の軟磁性材料が使用されており、効率的な磁束の遮断を保証します。-
構造的には、放熱性を維持しながら軽量設計を実現するために、筐体はアルミニウムまたはマグネシウム合金で作られるのが一般的です。通常、ベアリングには、耐摩耗性と動作安定性を高めるために、高精度のベアリング鋼またはセラミック材料が使用されます。-絶縁システムは高温ポリイミド素材を使用して-、長期的な信頼性を確保しています。-
4. 製造プロセス：コアバリアとしての巻線技術
コアレスモーターの製造難易度は従来のモーターに比べて著しく高く、巻線技術が最も重要な技術的障壁となっています。
現在の主流は、斜巻き方式とストレート巻き方式があり、安定性と性能に優れた斜巻き方式が挙げられます。巻線は完全に自立しているため、わずかな偏差でもモーターの性能に直接影響を与える可能性があります。-
主要なプロセス制御には次のものが含まれます。
ダイナミックバランシング: 高速での高感度(最大数万rpm)
成形と樹脂含浸: 高速動作時の巻線の構造安定性を確保-
精密接合: 巻線と整流子または端子の接続にはレーザー溶接が使用されます。
全体として、コアレスモーターの製造は基本的に次のことを組み合わせたものです。ミクロン-レベルの精密製造と高度なプロセス制御機能.
5. 主な課題: 熱管理と一貫性のボトルネック
コアレスモーターは優れた性能にもかかわらず、依然として重大な技術的課題に直面しています。
1つ目は放熱です。鉄のない中空ローター構造のため、熱容量は限られています。高電流密度条件下では、熱の蓄積が発生し、絶縁寿命に影響を与えたり、故障につながる可能性があります。
2つ目は製造の一貫性です。カップ-形状の巻線の壁は非常に薄いため、自動生産中に円筒の精度、同心度、動的バランスを維持することが困難になります。
さらに、製品が極度の小型化に向かって進むにつれて、限られたスペース内にエンコーダと駆動電子機器を統合することにより、マイクロエレクトロニクスのパッケージングとシステム統合機能に対する要求が高まります。
6. 市場の状況: 欧州のリーダーシップと国内の急速な追い上げ-
世界的に見て、コアレスモーター市場は長らくヨーロッパのメーカーが独占してきました。
Maxon (スイス): ハイエンド アプリケーションのベンチマークであり、航空宇宙や科学研究で広く使用されています。{0}
ファウルハーバー社（ドイツ）：斜巻き技術のパイオニア
Portescap (ヨーロッパ/米国): 医療機器アプリケーションで高い競争力
近年、人型ロボット工学と高精度オートメーションの急速な成長に牽引されて、中国の製造業者が急速に台頭してきました。 MOONS'、Dingzhi Technology、Topband などの企業は、出荷規模とコスト管理において大きな優位性を築いてきました。
7. 開発トレンド: ブラシレス、統合、インテリジェントな進化
コアレスモーターの将来の開発は、次の方向に焦点を当てます。
まず、極限の小型化。手術ロボットや低侵襲装置の成長に伴い、直径 6 mm 以下の駆動システムの需要が高まり続けています。
2 つ目は、ブラシレスの設計と統合です。ブラシレス構成により寿命が向上すると同時に、エンコーダとドライバが「サーボコアレスモジュール」を形成するモータに統合され、システム統合が大幅に強化されます。
第三に、コストの最適化と国内代替。巻線装置とプロセスが成熟するにつれて、コアレス モーターが従来の鉄心マイクロ モーターに徐々に取って代わると予想されます。{1}}
4番目は、インテリジェンスとネットワーキングです。 EtherCAT や Profinet などの産業用通信プロトコルのサポートにより、遠隔制御やシステム レベルの調整が可能になります。-
5つ目は、材料と構造の革新です。カーボンファイバー複合ローターや高温永久磁石などの技術により、出力密度と環境適応性がさらに向上します。-
6 つ目は、業界固有のカスタマイズです。-医療機器、半導体、ヒューマノイド ロボット工学などのハイエンド分野では、専用の構造設計と制御アルゴリズムの最適化が重要な差別化要因となります。
